一种提高连续自由度的新型互质阵列

贺 顺1,秦 乐1,杨志伟2,孙 楠1

(1.西安科技大学通信与信息工程学院,陕西西安 710600;2.西安电子科技大学雷达信号处理全国重点实验室,陕西西安 710071)

摘 要:针对互质阵列差分共阵存在孔洞导致阵列估计性能受限的问题,本文提出了一种新的互质阵列。首先,通过分析差分共阵的结构,得出互质阵列移除部分物理阵元不会影响阵列的连续延迟;然后,利用孔三角形表示所有的孔洞元素,将移除的阵元重新排列在由孔洞位置决定的稀疏位置上,以优化阵列结构,增加连续延迟的同时减小阵元间的互耦;随后,讨论移动阵元对差分共阵的影响,推导了所提阵列连续延迟范围的数学表达式;最后,通过使用相同物理阵元数进行仿真实验,验证了所提阵列相较于其他互质阵列在DOA估计上的优越性。

关键词:互质阵列;DOA估计;差分共阵;连续自由度

0 引 言

波达方向估计[1-5](Direction of Arrival,DOA)是阵列信号处理[6-7]的一个重要研究方向,在雷达、声呐和无线通信等诸多领域都发挥着重要作用[8-10]。通常采用均匀线阵[11]进行DOA估计,该阵列用N个阵元最多可以分辨出N-1个信号源,因此,需要更多的阵元来检测更多的信号源。此外,该阵列的元件间距不超过输入信号波长的一半,而且由于其阵元位置接近,产生的互耦效应会显著降低DOA的估计性能[12-13]

近年来,为了检测更多的信号源,引入了共阵的概念。通过利用差分共阵[14](Difference Co-Array,DCA),提出了稀疏阵列以实现更高的自由度(Degree of Freedom,DOF)和更小的互耦效应。互质阵列[15-16](Coprime Array,CA)是稀疏阵列的一种,它由两个均匀相交的子阵列组成,并且两个子阵列的阵元个数MN互质。相较于均匀线阵,它可以获得更稀疏的阵元位置,从而减轻互耦的影响,但是其虚拟阵列中存在大量孔洞,这导致不能充分利用其差分共阵进行DOA估计。

为了解决互质阵列存在孔洞的问题,学者们已经提出了一些改进方法。文献[17]通过阵列运动来填补互质阵列差分共阵中的孔洞,但是该方法的填孔率不高。因此,文献[18]基于阵列运动提出了改进的互质阵列,可以填充所有孔洞,但是在实际应用中,环境的假设条件难以满足。文献[19]和文献[20]都采用一种多频率机制来填充所有的孔洞,使得可以利用由差分共阵提供的所有DOF,但是其操作较为复杂。为了降低复杂度,文献[21]提出了多级互质阵列(Multi-Level Prime Array,MLPA),该阵列由多个均匀线阵组成,每个子阵列的阵元数都是成对互质整数。与互质阵列相比,该阵列有较少的孔洞,可以获得更多的连续延迟,但是该阵列的阵元间距较小,互耦较大。文献[22]提出了互补互质阵列(Complementary Coprime Array,CCA),该阵列可以产生无孔的差分共阵,但是存在严重的互耦效应。因此,文献[23]提出了稀疏互质阵列(Thinned Coprime Array,TCA),表明了扩展互质阵列中存在冗余阵元,移除这些阵元,不影响原始的差分共阵。TCA可以用更少的阵元实现与扩展互质阵列相同的自由度和较小的互耦,但是其仍然存在大量孔洞。文献[24]提出了两种改进互质阵列的方法,这两种方法通过移动位置0处的冗余阵元来进一步减少孔洞以增加连续延迟的数量,但是它们都只是填充了少部分的孔洞。

针对上述问题,本文提出了一个新的互质阵列配置(New Coprime Array,NCA),新阵列可以扩大连续延迟的范围,减少互耦的同时提高估计的性能。

1 互质阵列模型

1.1 信号模型

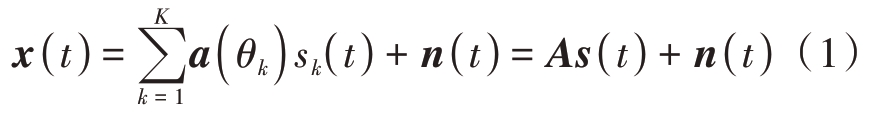

假设K个远场不相关窄带信号s(t),分别以入射角θ={θ1,θ2,…,θK}入射到具有Q个阵元的稀疏阵列上,阵元位于nid,1≤iQ,其中n1n2<… <nQ,并且d=λ/2,λ为波长。稀疏阵列的接收信号模型可以表示为

式中,s(t)=[s1(t),s2(t),…, sK(t)]T是信号源矢量,n(t)是协方差矩阵为σ2I的零均值加性高斯白噪声矢量,A=[a(θ1), a(θ2),…, a(θK)]是阵列流形矩阵,a(θk)是相应的导向矢量,表示为a(θk)=

x(t)的协方差矩阵可以表示为

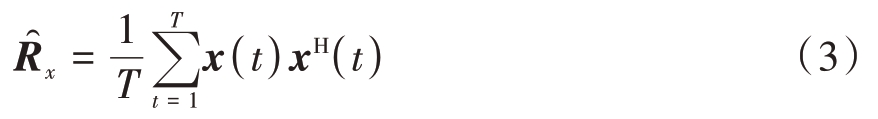

式中,Rs=E{s(t)sH(t)},是信号源的协方差矩阵。因为Rx在实际应用中不能直接得到,所以一般用样本协方差矩阵来代替,即

式中,T为快拍数。将进行向量化处理得到

式中:V=[a*(θ1)⊗a(θ1),…, a*(θK)⊗a(θK)]是虚拟阵列的阵列流形矩阵;⊗表示克罗内克积;p=是信号源功率向量;1vec=vec(I)。向量z就是稀疏阵列虚拟阵列的接收信号模型,由于向量化处理后的接收信号为单快拍模型,矩阵的秩存在亏损,所以利用空间平滑算法对矩阵的秩进行恢复,并采用MUSIC算法对得到的结果进行DOA估计。

虚拟阵元的位置由物理阵元的位置之差确定。这个虚拟数组被称为差分数组,用D表示。对于位置集合S={n1,n2,…,nQ},其差分共阵可以表示为

1.2 互耦分析

在实际应用中,两个位置接近的阵元之间产生的互耦会影响接收到的信号。因此考虑到互耦,公式(1)重新表示为

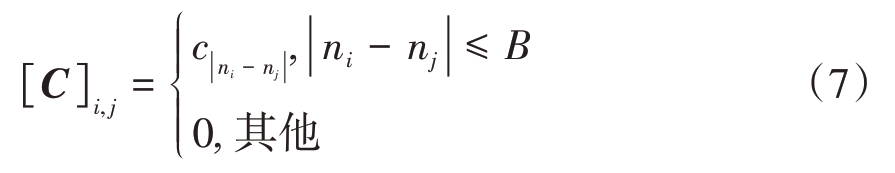

式中,C为互耦合矩阵。根据文献[25],在B带宽的互耦模型中,C的元素可以近似表示为

式中,[C]i, j表示矩阵Ci行第j列的元素,ni, njS,耦合系数c0, c1, … , cB满足关系1=c0>|c1|>|c2|>…>|cB|,c1=cejπ/3,其中c∈[0,1],cn=c1e-j(n-1)π/8/n,2≤nB

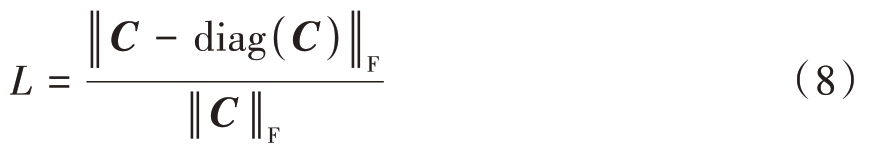

对于物理阵列,耦合泄漏L的定义为

式中‖·‖F表示Frobenius范数,diag(·)表示对角矩阵。

1.3 互质阵列

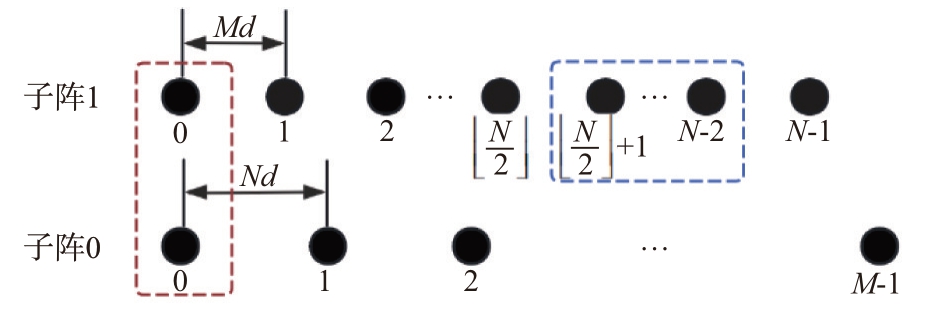

互质阵列由两个均匀线阵交替排列组成。如图1所示,子阵1由N个阵元间距为Md的阵元组成,子阵2由M个阵元间距为Nd的阵元组成,其中MN互质,并且MN。排列时两个子阵的首个阵元位置重合,因此互质阵列总的阵元数为M+N-1。

图1 互质阵列结构图

文献[24]已经证明当M>2,N>3时位置0处的阵元是冗余的,如图1红色矩形框所示,即移除位置0处的阵元不影响差分共阵中连续延迟的范围。由于差分共阵是对称结构,所以在后面的分析中都只考虑其非负部分。

为了尽可能多的填充孔洞,增加连续延迟的数量,本文在互质阵列移除0位置阵元的基础上找到了其他冗余阵元。

2 提出的新阵列

在本节中,首先对差分共阵的结构进行分析,得到互质阵列中冗余阵元的位置,并通过移除这些阵元提出了一个简化互质阵列。然后,根据简化互质阵列中孔洞的位置,将这些冗余阵元移动到新的位置得到新的互质阵列,新互质阵列有更多的连续自由度。

2.1 移除冗余阵元的阵列分析

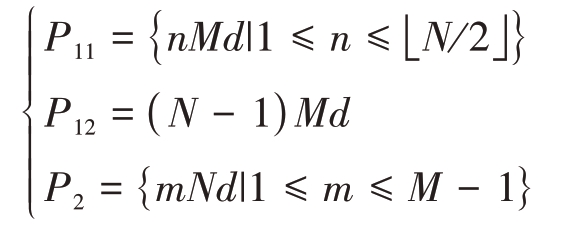

移除冗余阵元后简化互质阵列(Simplified Coprime Array,SCA)的位置,可表示为

式中,

由公式(9)可知,在移除位置0处阵元的基础上还可以移除位于位置的阵元,并且

证明:差分共阵的内部结构可以分为自差集和互差集,分析中忽略半波长d

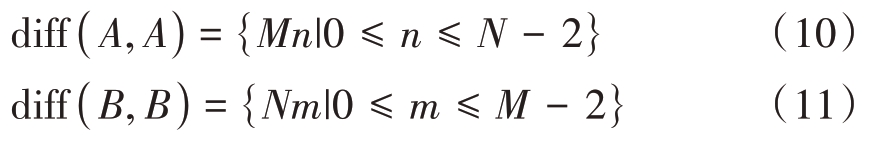

集合A和集合B分别包含互质阵列两个子阵列的阵元位置MnNm,其中1≤nN-1,1≤mM-1。自差集diff(A, A)和diff(B,B)分别表示为

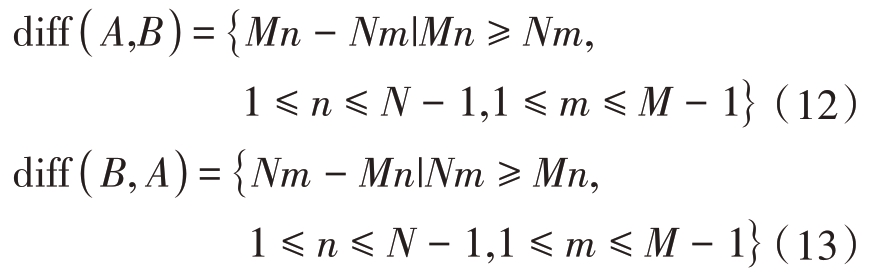

互差集diff(A, B)和diff(B, A)分别表示为

下面分析移除-1个冗余阵元对差分共阵的影响。

首先考虑自差集,P1的自差集表示为等价于diff(A, A),P2的自差集表示为diff(P2, P2)={Nm|0≤mM-2},与diff(B,B)相等。因此移除-1个冗余阵元不影响差分共阵的自差集。

其次考虑这些冗余阵元在互差集diff(A,B)中的延迟,相关的延迟可以表示为

这些延迟可以由剩余元素之间的差生成,即存在使得

则有

当2≤m1+m2≤2(M-1)且MN互质时,有m1+m2=Mn1+n2=N,因此,m2=M-m1m2∈[1,M-1],n2=N-n1n2m2n2都满足约束条件。

因此,diff(A, B)中对应于冗余阵元所产生的延迟可以由剩余物理阵元产生。

同理,diff(B, A)中对应于冗余阵元所产生的延迟也可以由剩余物理阵元产生。证毕。

综上所述,证明了图1蓝色矩形框所示的-1个冗余阵元的存在。又已知位置0处的阵元也是冗余阵元,所以总的冗余阵元个数为

2.2 孔洞的二维表示

为了更好地说明孔洞填充的过程,本节将分析SCA中孔洞的位置,并将其表示成二维形式。

移除位置0处的阵元后虚拟阵列多了(M-1)N位置的孔洞。SCA的阵列孔径为(N-1)M-M。若(M-1)N>(N-1)M-M,则前者不影响SCA阵列孔径内孔洞的位置。SCA孔洞的位置可以表示为

式中h∈[M+N,(N-1)M-M]。

若(M-1)N<(N-1)M-M,即2MN时,SCA孔洞的位置表示为

式中,0≤ah∈[M+N,(N-1)M-M]。

基于Ha+b的值可以将这些孔洞元素分为几层,其中a≥0,b≥0。重新排列每一个孔洞层,例如,第i层的元素由M+N+aM+bN构成,a+b=i。在每一层中,孔洞的位置都按照升序排列,最终可以将所有的元素排列成一个类似三角形的结构,该结构被称为孔洞三角形。

例如:M=4,N=9时的孔洞三角形如图2所示。2M=8<N满足公式(18)。圆圈表示孔洞元素,圆圈上方给出这些元素对应的数学表达式,红色圆圈表示N(M-1)位置孔洞,该元素不满足M+N+aM+bN的形式,所以被安排在三角形结构之外。利用这个三角形,可以有效地填充孔洞。

图2 M=4,N=9时的孔洞三角形

2.3 新互质阵列

新互质阵列(NCA)阵元的位置由下式给出:

NCA共有M+N-1个物理阵元,这与互质阵列完全相同。

如图2所示,红色虚线上的孔洞元素都按照升序排列,并且每两个相邻元素之间的差为N,所以对于每条红色虚线上的元素都可以用h±Nm来表示,其中

如果将阵元安排在图2蓝色虚线元素(孔洞三角形最外侧左边元素)减N的对称负位置上,即-(h-N),则这些元素及其对应红色虚线上的其他元素都可以被填充。

蓝色虚线上的元素表示为h′=M+N+aMh,其减N的对称负位置为-(h′-N)。S1的元素为{mN|1≤mM-1}。对于每条红色虚线上的孔洞元素h′+iN

因为,所以1≤i+1≤+1是[1,M-1]的元素,即为S1中的元素。因此,根据公式(20)可知,h′及其对应红色虚线上的孔洞元素都会被填充。

综上所述,将个冗余阵元重新安排在-(h′-N)即S4位置上可以填充大部分的孔洞,增加阵列连续延迟的数量,并且将阵元安排在更稀疏的位置可以降低阵元间的互耦效应。

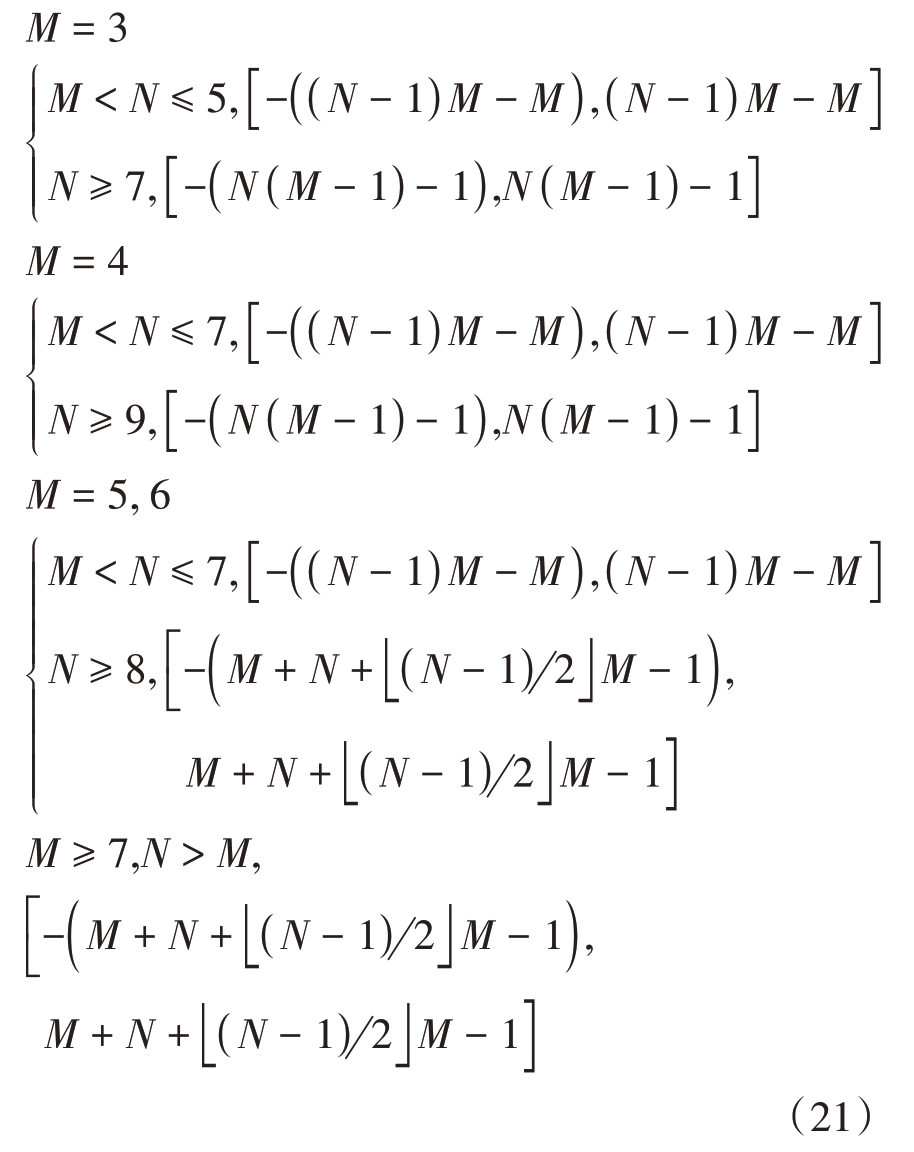

性质1:NCA的连续延迟范围是

证明:如图2所示,因为共有个冗余阵元,所以能填充个蓝色虚线上的元素,以及这些元素对应红色虚线上的其他孔洞元素。蓝色虚线上的元素表示为M+N+aM能被冗余阵元填充的元素为M+N+aMa

① 当M=3时,若使1,得到N≤13,所以在MN≤13时,蓝色虚线上的元素及其对应红色虚线上的元素全部被冗余阵元填充。当N≥14时,对于孔洞三角形来说第一个没有被填充的元素出现在

又根据公式(18),当1,即2MN时,会存在N(M-1)位置的孔洞,该元素不在孔洞三角形内,无法被填充。因此,在7≤N≤13范围内,阵列的连续区间为[-(N(M-1)-1), N(M-1)-1]。当N≥14时,恒成立,此时阵列的连续区间为[-(N(M-1)-1),N(M-1)-1]。因此,当N≥7时阵列的连续区间为[-(N(M-1)-1),N(M-1)-1] 。而当MN≤5时,阵列的连续区间为[- ((N-1)M-M),(N-1)M-M] 。

② 其他情况的证明过程与①相同。证毕。

3 自由度分析

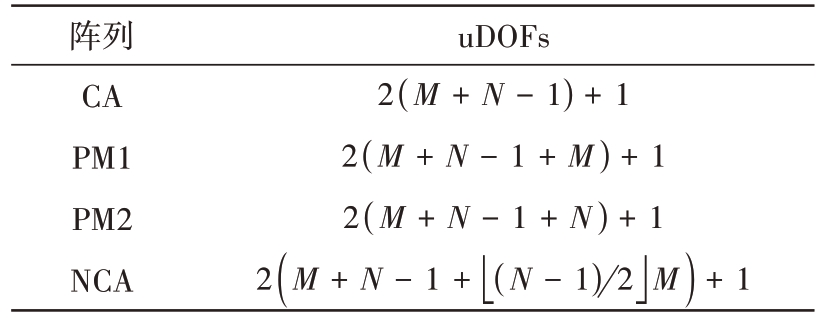

表1比较了M≥5,N≥8时4种阵列的连续自由度。这4种阵列分别是所提阵列NCA,CA[15],文献[24]提出的阵列1(Proposed Method1,PM1)和阵列2(Proposed Method2,PM2)。从表中可知,在具有相同物理阵元数的情况下,NCA的连续自由度最大。表2比较了3≤M≤4,N≥8时上述4种阵列的连续自由度。由分析可知,在具有相同物理阵元数的情况下,当M=3时,NCA的值略小于PM2,而当M=4时,NCA的连续自由度最大。

表1 M≥5,N≥8时不同阵列的连续自由度

阵列CA PM1 PM2 NCA uDOFs 2()M+N-1+1 2()M+N-1+M+1 2()M+N-1+N+1 2()M+N-1+■■()N-12M+1

表2 3≤M≤4,N≥8时不同阵列的连续自由度

阵列CA PM1 PM2 NCA uDOFs 2()M+N-1+1 2()M+N-1+M+1 2()M+N-1+N+1 2()N(M-1)-1+1

综上所述,与现有的几种互质阵列配置相比,通常情况下NCA可以获得更大的连续自由度。少数情况下,NCA的值略小于PM2,但是仍然比其他配置的连续自由度多。

4 仿真实验

本节将提出的NCA与CA[15],三级互质阵列[21](Three-Level Prime Array,3LPA),PM1[24]和PM2[24]进行比较,验证所提方法的优越性。采用MUSIC算法进行DOA估计。每个阵列都由12个阵元组成,即M=5,N=8,对于3LCA,设置m1=3,m2=4,m3=7,阵元间距G={7,3,4}d。5种阵列性能的比较结果如表3所示。

表3 5种阵列性能的比较结果

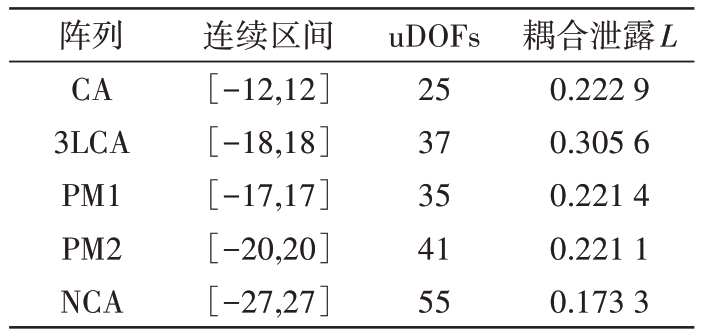

阵列CA 3LCA PM1 PM2 NCA连续区间[-12,12][-18,18][-17,17][-20,20][-27,27]uDOFs 25 37 35 41 55耦合泄露L 0.222 9 0.305 6 0.221 4 0.221 1 0.173 3

仿真1 角度估计性能对比

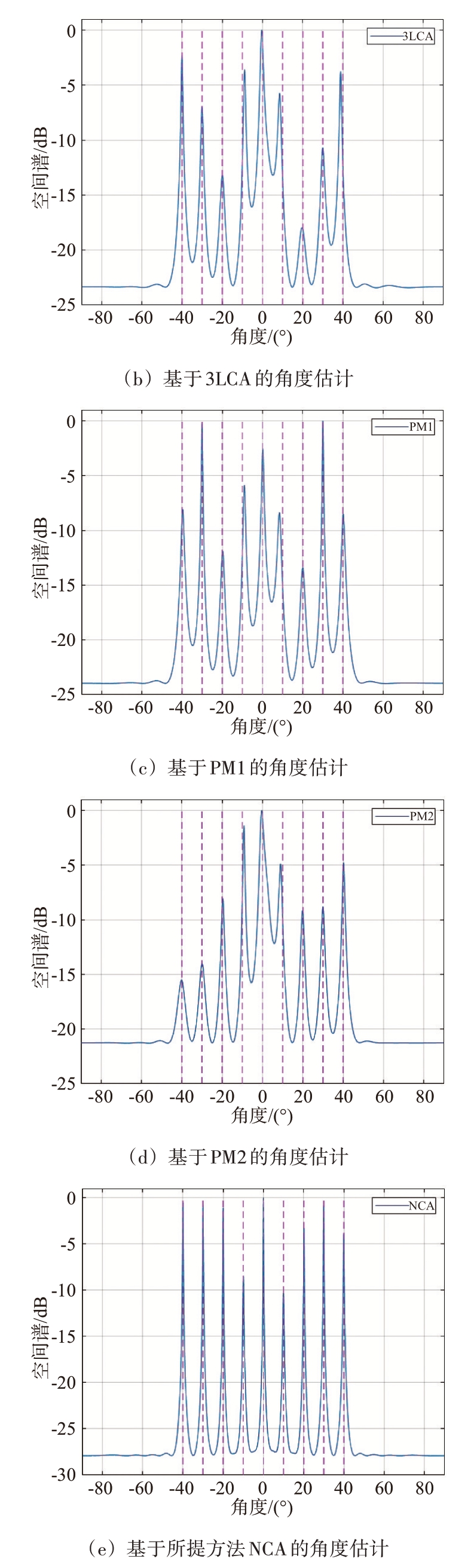

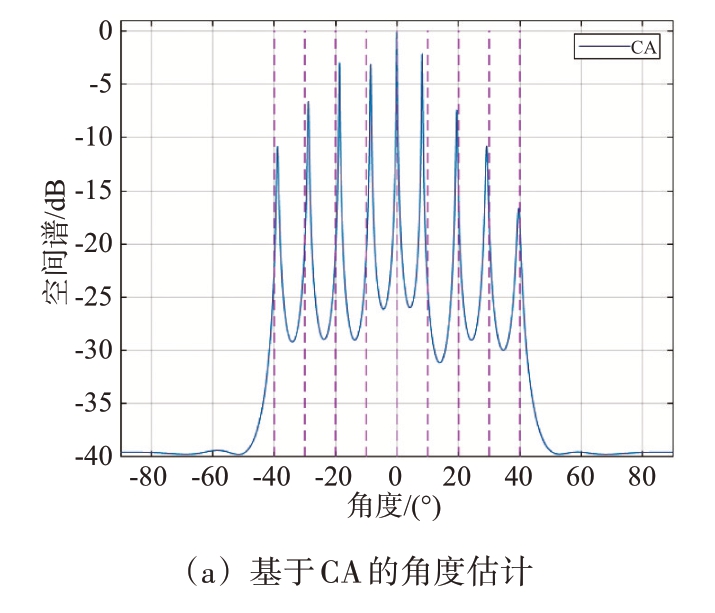

假设有9个窄带不相关信号,这些信号均匀分布在-40°~ 40°之间。快拍数T=1 500,信噪比SNR=20 dB,耦合参数c0=1,c1=0.3ejπ/3B=100。实验结果如图3所示,其中紫色虚线表示真实的DOA。由图3可知,只有NCA可以准确地估计出目标信号,其谱峰更尖锐,波束宽度更窄,而其他阵列对于部分信号源的估计存在误差,角度分辨率较低。表3表明,NCA的连续自由度数量多于其他阵列,而且其耦合泄漏最小,因此NCA具有更好的估计性能。

图3 不同阵列的角度估计图

仿真2 均方根误差随信噪比变化的曲线图

均方根误差定义由下式给出:

式中,J表示蒙特卡罗实验的次数,P表示目标信号源的数目,表示第j次实验中θp的估计值。

假设有3个窄带不相关信号,这些信号均匀分布在-10°~10°之间。快拍数T=30,耦合参数c0=1,c1=0.1ejπ/3B=100。蒙特卡罗实验次数为100。实验结果如图4所示,在低快拍的情况下,随着信噪比的增大,5种阵列的均方根误差整体上都呈现下降趋势,又因为NCA扩展了连续的差分共阵,并且存在较低的互耦效应,所以NCA实现了更好的估计性能。

图4 不同信噪比下阵列的均方根误差曲线图

仿真3 均方根误差随快拍数变化的曲线图

假设有3个窄带不相关信号,这些信号均匀分布在-10°~10°之间。信噪比SNR=-5 dB,耦合参数c0=1,c1=0.1ejπ/3B=100。蒙特卡罗实验次数为100。实验结果如图5所示,在低信噪比的情况下,随着快拍数的增大,5种阵列的均方根误差在整体上都呈现下降趋势,然而NCA的误差始终最低,这是因为NCA通过重新排列冗余阵元的位置,增加了连续自由度的数量,从而获得了更好的DOA估计性能。

图5 不同快拍数下阵列的均方根误差曲线图

仿真4 均方根误差随耦合参数c变化的曲线图

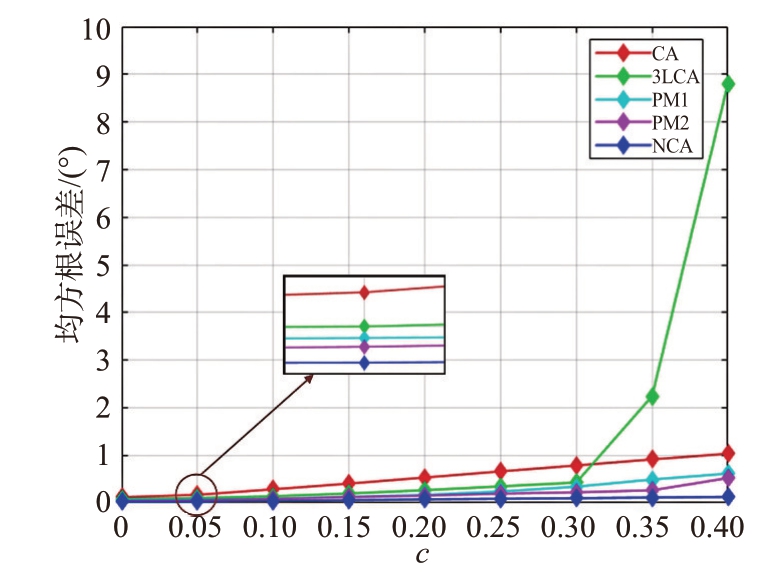

假设有6个窄带不相关信号,这些信号均匀分布在-30°~20°之间。快拍数T=1 000,信噪比SNR=10 dB,耦合参数c0=1,c1=cejπ/3B=100。蒙特卡罗实验次数为100。实验结果如图6所示,随着c的增大,5种阵列的均方根误差都呈现上升趋势。其中受互耦影响最大的是3LCA,因为该阵列的阵元间距最小。相比之下,NCA的均方根误差始终最小,它的DOA估计精度最高。

图6 不同c下阵列的均方根误差曲线图

仿真5 耦合泄露随着阵元个数变化的曲线图

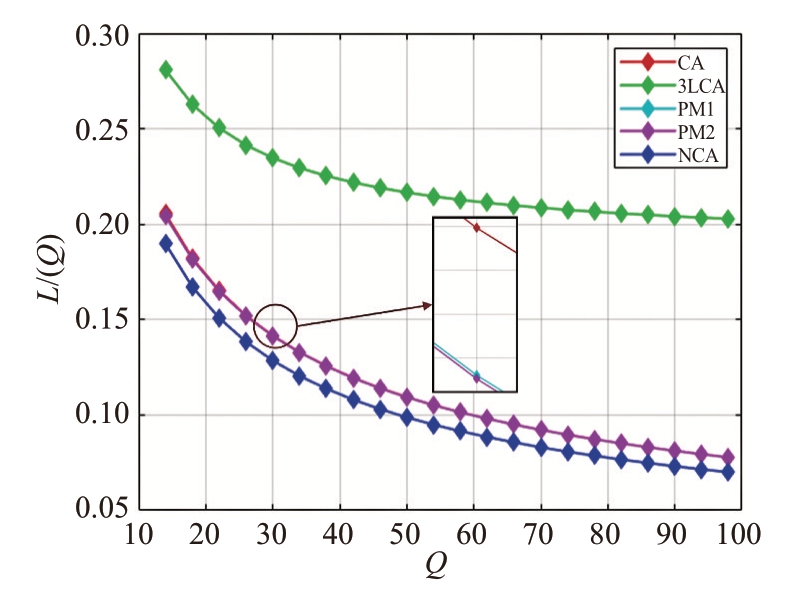

假设有9个窄带不相关信号,这些信号均匀分布在-40°~40°之间。阵元总数从14个以4个为间隔均匀地增加到98个。快拍数T=1 500,信噪比SNR=20 dB,耦合参数c0=1,c1=0.3ejπ/3B=100。实验结果如图7所示,随着阵元数量的增加,5种阵列的耦合泄露都呈现下降趋势,相较于其他阵列,NCA的耦合泄露始终最低,因为其较大的阵元间距可以减轻互耦。

图7 耦合泄露随着阵元个数变化的曲线图

5 结束语

为了填充互质阵列中的孔洞,本文通过移动冗余阵元提出了一种新的互质阵列。首先,对互质阵列差分共阵的结构进行分析,得到了冗余阵元的位置,通过数学推导得出:移除这些阵元不影响阵列的连续区间,然后,利用孔洞的二维表示,移动冗余阵元到新的位置形成新的稀疏阵列,并且给出了新阵列阵元位置的数学表达式。最后,仿真实验结果表明,所提的新阵列具有更好的角度估计能力,更大的连续延迟和较低的互耦。而且,该阵列在低快拍、低信噪比和高互耦的情况下都具有良好的性能,验证了所提阵列的优越性。
